《QGIS》 그리드 생성 / 격자 / 헥사곤(벌집) 폴리곤 만들기































이전에는 폴리곤과 점벡터가 있는 상황에서 해당 폴리곤 위에 점의 개수를 세어봤다면

요번에는 새로운 그리드를 생성하고, 그리드안에 점의 개수가 몇개가 있는지 세는 방법에 대해 설명드릴게요























지역구 폴리곤 레이어에서는 아래와 같이 단계구분을 진행하였다면

















그리드생성





오늘은 원하는 그리드를 직접 생성하고

해당 그리드 내에서 점벡터를 계산해보겠습니다

예시는 격자(사각형)로 만들어 볼게요 !





📌 [ 툴박스에 - 그리드 생성 ] 을 검색하여 열어주세요

• 그리드 유형 : 만들기를 원하는 모양을 선택해주세요. 저는 사각형 격자를 선택했습니다.
• 그리드 범위 : 오른쪽 ... 버튼을 누르면, 원하는 범위로 만드실 수도 있는데 저는 "강원도" 크기만큼만 만들 예정이라 레이어에서 강원도 경계선을 선택해줬습니다
• 수평 / 수직 간격 : 생성할 그리드의 크기를 지정해주세요 ! 생성 속도를 빠르게 하려고 저는 5 킬로미터로 설정했습니다.
• 좌표계는 레이어와 프로젝트 좌표계와 동일하게 만들어주세요.







---





실행결과, 그리드 범위로 선택했던 강원도 경계선을 덮는 크기의 그리드가 생성되었습니다 ~









이제 해당 그리드를 강원도 경계선에 맞춰서 잘라내어 줄거에요

📌 [ 툴박스에 - 잘라내기 ] 를 검색하고 더블클릭 해주세요





✔️ 입력레이어 : 잘라내기를 진행할 그리드 레이어를 넣어줍니다

✔️ 중첩레이어 : 잘라낼 틀 = 기준이 되는 경계선 레이어를 넣어줍니다



 🪄 헷갈리면 입력 = 쿠키 반죽 / 중첩 = 쿠키 틀 이라고 생각해주세요 !









---







실행하면, 산출물이라는 이름의 레이어가 생깁니다

📌 산출물 레이어는 특성에 맞는 이름으로 변경해주고, 사용하지 않는 레이어들은 Ctrl + D 를 눌러서 삭제해버립니다



❗그리고 꼭 스크래치 레이어는 따로 저장해주기❗







이제 새로 생성한 그리드로 폴리곤 내 점벡터 개수 세기를 진행해주면

격자 내 점의 개수에 따라 단계구분을 실행할 수 있게 됩니다





🔻

《QGIS》 히트맵 / 폴리곤 내 점벡터 개수 세기 / 단계구분

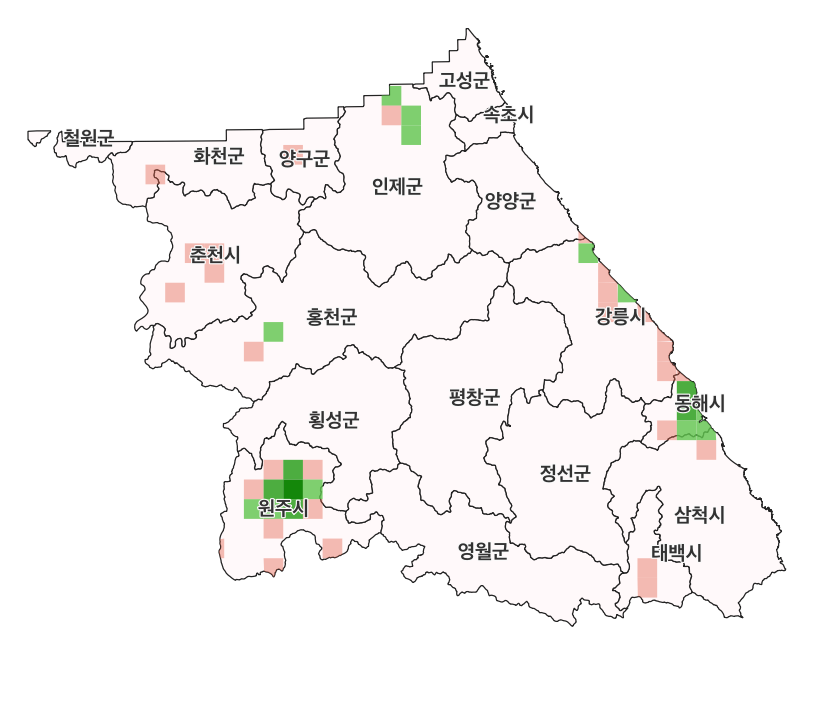

격자 내 점 개수를 세어본 결과

 아래와 같이 격자 내 점 개수가 어느 지역 / 지점에 분포되어 있는지 알 수 있습니다 ~







제가 사용한 데이터는 아래와 같은데요



✔️ 강원도 시군구 경계선

✔️ 강원도 안전비상벨 데이터





결과를 통해 강원도 내 안전비상벨은 원주시에 가장 많이 있는 것을 확인할 수 있겠습니다.



제가 사용한 데이터는 격자별 색상차이가 크지 않은데

지금과 같이 데이터 개수 편차가 큰 경우에는 단계 구분 분류시, 내추럴 브레이크 + 범위 직접 설정을 통해서 시각적으로 잘 보일 수 있게 조정을 해주시는걸 추천 드려요 👍
